Sägeblattführung für saubere Rohrschnitte
Die Sägeblattführung nimmt die Spitze des Sägeblatts auf und führt es auf der gesamten Schnittlänge entlang einer definierten Bahn. Das Ergebnis: ein gerader Schnitt, weniger Querlaufen, deutlich weniger Sägeblattverschleiß. Die Führung ergänzt die Spannvorrichtung — die Spannvorrichtung fixiert die Säge am Rohr, die Sägeblattführung hält das Sägeblatt im Schnitt.
Erhältlich in zwei Größen, abgestimmt auf die jeweilige Spannvorrichtung für Rohre bis Ø 325 mm oder Ø 530 mm : für Rohre bis Ø 325 mm (DN 300, mit 500 mm Mindest-Sägeblattlänge) und für Rohre bis Ø 530 mm (DN 500, mit 700 mm Mindest-Sägeblattlänge).
Was die Führung tatsächlich leistet
Ein Sägeblatt unter Last neigt zum Auswandern — gerade bei längeren Schnitten an Stahl- oder Duktilrohren. Ohne Führung läuft die Spitze quer, der Schnitt wird schräg, das Sägeblatt verschleißt einseitig. Mit Führung wird die Spitze geführt, die Schnittachse bleibt gerade, das Sägeblatt arbeitet auf der ganzen Länge gleichmäßig.
Vollkommen automatisch geht das nicht. Auch mit Führung bleibt etwas Fingerspitzengefühl beim Andruck — aber sie verhindert das Hauptproblem: das schräge Auslaufen am Ende des Schnitts.
Wann die Führung nötig ist — und wann nicht
Die Empfehlung hängt vom verwendeten Sägeblatt ab:
Sägeblatt
Sägeblattführung
Standard-HSS empfehlenswert — geringere Sägeblatthöhe, höheres Risiko für Querlaufen
BILASTIC kann entfallen — der breite Grundkörper stabilisiert den Schnitt selbst
Wer regelmäßig mit Standard-HSS arbeitet, sollte den Bügel mitbestellen. Bei reinem BILASTIC-Einsatz lässt er sich sparen — die zusätzliche Investition lohnt nur, wenn auch günstigere Sägeblätter zum Einsatz kommen.
Welche Größe passt
Die Führung ist auf die Spannvorrichtung der gleichen Größe abgestimmt:
Ø 325 mm (DN 300) — für die Ø-325-Spannvorrichtung , ab 500 mm Sägeblattlänge.
Ø 530 mm (DN 500) — für die Ø-530-Spannvorrichtung, ab 700 mm Sägeblattlänge.
Die Bügelgröße folgt der Spannvorrichtung — ein Mischen ist nicht vorgesehen. Wer schon eine Ø-530-Spannvorrichtung hat, nimmt entsprechend den Ø-530-Bügel.
Hinweis: Für Rohre bis Ø 600 mm gibt es die Sägeblattführung in einer noch größeren Variante (ab 900 mm Sägeblattlänge). Auf Anfrage lieferbar:
info@ab-industrie.de .
Was nicht zum Lieferumfang gehört

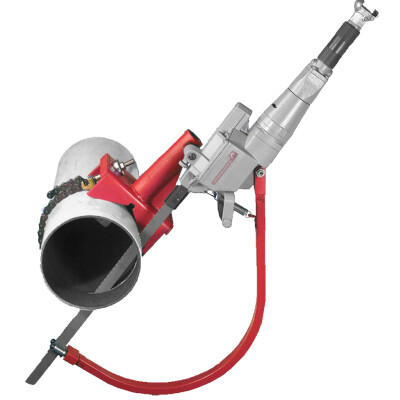

Die Sägeblattführung ist ein eigenständiger Artikel — die Spannvorrichtung , die Druckluft-Stichsäge HEAVY ATEX und das Sägeblatt sind nicht enthalten. Auf den Produktbildern sind diese Komponenten zur Veranschaulichung mit abgebildet.
Achtung: Tätigkeiten an unter Druck stehenden Anlagen und Komponenten dürfen nur durch befähigte Personen unter Beachtung der einschlägigen Sicherheitsvorschriften durchgeführt werden. Vor Gebrauch sind Gefährdungsbeurteilung, Betriebsanweisung und Prüfpflichten im Einzelfall maßgeblich.
Technische Daten
Merkmal
Variante Ø 325 mm
Variante Ø 530 mm
Für Rohre bis
Ø 325 mm (DN 300)
Ø 530 mm (DN 500)
max. Sägeblattlänge
500 mm
770 mm
Funktion
Sägeblatt-Spitzenführung
Sägeblatt-Spitzenführung
Passende Spannvorrichtung
Ø-325-Spannvorrichtung
Ø-530-Spannvorrichtung
Spannvorrichtung enthalten
nein
nein
Technische Änderungen vorbehalten.
Passendes Zubehör im Shop
Sägeblattführung allein ergibt keinen Rohrschnitt. Die zusammengehörige Konfiguration:
SET Druckluft-Stichsäge + Spannvorrichtung DN 325
Spannvorrichtungen Ø 325 / Ø 530 mm
Alle Sägeblätter und Zubehör
Häufige Fragen
Wann brauche ich die Sägeblattführung — wann nicht?
Die Führung ist empfehlenswert beim Einsatz von Standard-HSS-Sägeblättern. Diese sind günstiger, neigen aber bei längeren Schnitten zum Querlaufen. Beim BILASTIC-Sägeblatt mit breitem Grundkörper kann die Führung entfallen — das Sägeblatt stabilisiert sich selbst durch seine Geometrie. Wer beide Sägeblatt-Typen wechselnd einsetzt, ist mit der Führung flexibler.
Welche Größe der Sägeblattführung passt zu meiner Spannvorrichtung?
Die Bügelgröße folgt der Spannvorrichtungsgröße. Wer eine Spannvorrichtung für Rohre bis Ø 325 mm hat, nimmt die Führung in Ø 325 mm. Wer eine Spannvorrichtung für Rohre bis Ø 530 mm hat, nimmt die Führung in Ø 530 mm. Ein Mischen der Größen ist nicht vorgesehen.
Welche Sägeblattlänge passt zur Sägeblattführung?
Die maximale Sägeblattlänge liegt für die Ø-325-Variante bei 500 mm und für die Ø-530-Variante bei 770 mm. Die typische Faustformel für die richtige Sägeblattlänge ist „Rohrdurchmesser + 130 mm".
Verlängert die Sägeblattführung die Standzeit des Sägeblatts?
Ja, deutlich — vor allem bei Standard-HSS-Sägeblättern. Ohne Führung verschleißt ein quer laufendes Sägeblatt einseitig und muss früher getauscht werden. Mit Führung arbeitet es auf der ganzen Länge gleichmäßig, das Verschleißbild ist symmetrisch, die Standzeit liegt entsprechend höher.
Lassen sich auch größere Rohre als Ø 530 mm führen?
Mit der Standard-Variante allein nicht. Es gibt eine größere Sägeblattführung für Rohre bis Ø 600 mm — sie braucht eine Sägeblattlänge ab 900 mm. Diese Variante ist nicht im Standard-Shop-Sortiment, aber auf Anfrage lieferbar: info@ab-industrie.de .
Ist die Spannvorrichtung in der Sägeblattführung enthalten?
Nein. Die Sägeblattführung ist ein eigenständiger Artikel. Auf den Produktbildern ist die Spannvorrichtung zur Veranschaulichung mit abgebildet — sie wird separat bestellt. Wer beides zusammen braucht, schaut auf das SET-Angebot Druckluft-Stichsäge.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de .
