Diese Seite bündelt acht weitere Varianten zur Erweiterung des Schieberschlüssel-Sets Art. 203500: Sechskant- und Vierkant-Einsätze in zusätzlichen Maßen, einen Reduzier-Einsatz, einen Schlüsseleinsatz für PE-Ventile und einen Adapter zur Schieber-Drehmaschine. Alle Einsätze außer 5035 arbeiten mit der 24er-Schlüsselweite des Sets.

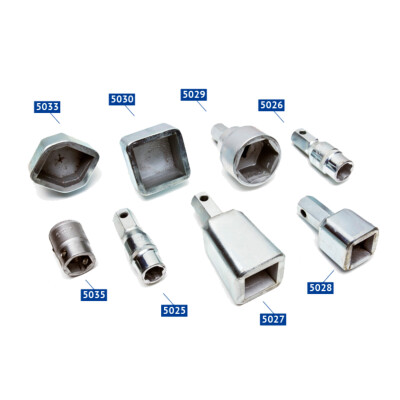

Acht Varianten im Überblick
| Variante |
Beschreibung |
| 5025 |
Schlüsseleinsatz Sechskant 19 mm |
| 5026 |
Schlüsseleinsatz Sechskant 22 mm |
| 5027 |
Schieberschlüsseleinsatz 38 × 38 zu 32 × 32 × 80 mm konisch (Reduzier-Einsatz) |
| 5028 |
Schlüsseleinsatz 30 × 30 × 40 mm vierkant |
| 5029 |
Schlüsseleinsatz Sechskant 50 mm |
| 5030 |
Schlüsseleinsatz 55 × 55 × 40 mm vierkant |
| 5033 |
Schlüsseleinsatz für PE-Ventil |
| 5035 |
Adapter Schieber-Drehmaschine zu Verlängerung (20 mm Vierkant auf 24 mm Sechskant), Sonderanfertigung |
Sechskant-Einsätze (Varianten 5025, 5026, 5029)
Drei zusätzliche Sechskant-Schlüsseleinsätze in 19, 22 und 50 mm. Sie ergänzen das Standard-Set (Sechskant 27, 30, 36 mm) um kleinere und größere Maße.
Vierkant-Einsätze (Varianten 5028, 5030)
Zwei vierkantige Schlüsseleinsätze in 30 × 30 × 40 mm und 55 × 55 × 40 mm. Das Standard-Set enthält ausschließlich Innenvierkant-Einsätze (14, 17, 19, 22, 24 mm); diese beiden Vierkant-Einsätze sind Außen-Vierkant in größeren Maßen.
Reduzier-Einsatz 38 × 38 zu 32 × 32 × 80 mm (Variante 5027)
Konischer Schieberschlüsseleinsatz, der auf der Eingangsseite 38 × 38 mm misst und auf der Werkzeugseite 32 × 32 × 80 mm — also passend zum Schieberschlüssel 5014 aus dem Standard-Set. Damit lassen sich Schieber mit 38 × 38 mm Anschluss über das Standard-Werkzeug betätigen.
Schlüsseleinsatz für PE-Ventil (Variante 5033)
Schlüsseleinsatz für die Betätigung von PE-Ventilen. PE-Ventile haben eine andere Anschlussform als Standard-Schieber und sind über Vier- oder Sechskant-Einsätze nicht zu betätigen.
Adapter Schieber-Drehmaschine (Variante 5035)
Adapter, der einen 20-mm-Vierkant-Antrieb auf einen 24-mm-Sechskant umsetzt. Sonderanfertigung — nicht aus Standard-Lagerbestand, Lieferzeit auf Anfrage.
Achtung: Variante 5035 wird ausschließlich auf ausdrücklichen Kundenwunsch und auf eigene Gefahr des Kunden geliefert. Die anderen Bauteile des Schieberschlüssel-Sets (Verlängerung, Schlüsseleinsätze) sind für den Handbetrieb ausgelegt — bei maschineller Belastung kann es zu Brüchen kommen. AB Industrie Service empfiehlt für maschinelle Schieberbetätigung anders ausgelegte, dafür gebaute Sets.
Technische Daten
| Merkmal |
Wert |
| Anzahl Varianten |
8 |
| Zugehöriges Set |
Art. 203500 |
| Sechskant-Einsätze |
19 mm, 22 mm, 50 mm |
| Vierkant-Einsätze |
30 × 30 × 40 mm, 55 × 55 × 40 mm |
| Reduzier-Einsatz |
38 × 38 zu 32 × 32 × 80 mm konisch |
| PE-Ventil-Einsatz |
Variante 5033, Standardausführung |
| Drehmaschinen-Adapter |
20 mm Vierkant auf 24 mm Sechskant, Sonderanfertigung |
| Schlüsselweiten-Kompatibilität |
24 mm (Set Art. 203500) — gilt für alle Varianten außer 5035 |
Manueller Betrieb — kein Maschinenantrieb
Die Schlüssel- und Schieberschlüsseleinsätze (Varianten 5025–5033) sind für den Handbetrieb mit Drehkreuz ausgelegt. An Maschinenantrieben wirken Kräfte, für die diese Bauformen nicht konstruiert sind.
Gefahr: Schlüsseleinsätze und Schieberschlüsseleinsätze nicht an Schieber-Drehmaschinen einsetzen. Bei maschineller Belastung kann es zu Brüchen am Werkzeug, am Schieber oder zu Verletzungen kommen. Für maschinellen Betrieb sind anders ausgelegte Sets erforderlich. (Hinweis zu Variante 5035: siehe Achtung-Box oben.)
Häufige Fragen
Passen diese Varianten zum Schieberschlüssel-Set Art. 203500?
Ja, alle Schlüssel- und Schieberschlüsseleinsätze (Varianten 5025 bis 5033) arbeiten mit der 24er-Schlüsselweite des Drehkreuzes und der Verlängerung aus dem Set. Variante 5035 ist ein Adapter mit eigenem Anschluss — siehe Hinweis dazu in der Beschreibung oben.
Welche Sechskant-Größen sind im Standard-Set enthalten — und welche kommen hier dazu?
Das Standard-Set enthält Sechskant 27, 30 und 36 mm. Über diese Seite kommen die Größen 19, 22 und 50 mm dazu — also kleinere Maße für Hausanschlüsse und das große 50-mm-Maß für Industrie-Schieber.
Wofür ist der Reduzier-Einsatz 38 × 38 zu 32 × 32 (Variante 5027)?
Der Einsatz hat auf der Eingangsseite 38 × 38 mm und auf der Werkzeugseite 32 × 32 × 80 mm. Damit passt der im Set enthaltene Schieberschlüssel 5014 (32 × 32 × 80 mm) auf einen Schieber mit 38 × 38 mm Anschluss — ohne den 38er-Schlüssel separat anschaffen zu müssen.
Was ist beim PE-Ventil-Einsatz (Variante 5033) zu beachten?
PE-Ventile haben eine eigene Anschlussform, die sich von den üblichen Vier-, Sechskant- oder Dreikant-Schiebern unterscheidet. Für PE-Ventile braucht es diesen speziellen Einsatz — Standardgrößen passen nicht.
Wofür ist Variante 5035 — und kann ich damit das Set an einer Drehmaschine einsetzen?
Variante 5035 ist ein Adapter, der einen 20-mm-Vierkant-Antrieb mit dem 24-mm-Sechskant der Verlängerung verbindet. Wir bieten ihn als Sonderanfertigung an. Wichtig: Verlängerung, Drehkreuz und Schlüsseleinsätze des Sets sind für den Handbetrieb ausgelegt. Bei maschineller Belastung können diese Bauteile brechen. Wir liefern den Adapter nur auf ausdrücklichen Kundenwunsch und auf eigene Gefahr des Kunden — empfehlen aber für maschinelle Schieberbetätigung ein dafür gebautes Set.
