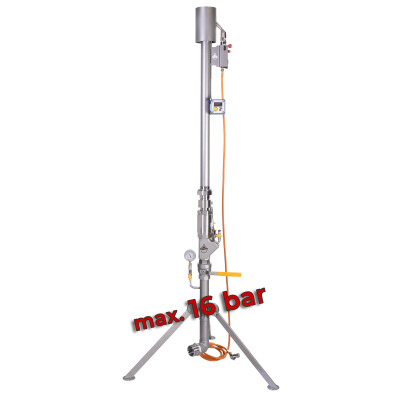

KROHSE Gasfackel DN 50 – kontrolliertes Abfackeln auch bei 16 bar und mit Wasserstoff
Wenn Sie eine Gasleitung außer Betrieb nehmen, einen Behälter entgasen oder eine neue Leitung in Betrieb setzen, muss das Restgas raus – kontrolliert, abgefackelt, ohne Methan in die Atmosphäre. Dafür gibt es die Gasfackel DN 50 von KROHSE. Sie ist das größte mobile Gerät aus dem Hause KROHSE und ersetzt im Sortiment von AB Industrie Service die kleinere DN 25, sobald Leitungs-Querschnitt oder Druck darüber liegen.
Das Gerät ist nach Druckgeräterichtlinie 2014/68/EU gebaut, mit DVGW-zertifizierter Sicherheitsarmatur ausgestattet und vom DBI Gastechnologisches Institut Freiberg auf Methanemissionen geprüft. Im Druckbereich 0,1 bis 4 bar lag der höchste gemessene Restmethan-Wert bei 0,57 % – der Grenzwert der EU-Methanverordnung 2024/1787 beträgt 1 %.
Drei Varianten – PREMIUM, PREMIUM-PRO und PREMIUM-PRO+
Die Gasfackel DN 50 wird in drei Varianten konfiguriert. Die Druckklasse (5 bar oder 16 bar) wählen Sie zusätzlich beim Bestellvorgang.
PREMIUM – die Standardausführung
Steigrohr aus Edelstahl 1.4301 (glasperlengestrahlt), Hauptarmaturen-Einheit mit Hauptabsperrarmatur, Manometer-Anschluss und Prüfanschluss zur Gaskonzentrationsmessung. DVGW-zertifizierte Gasrücktrittsicherung IBEDA GRS 50 (bis 5 bar) oder IBEDA GRV 50 (bis 16 bar). Geliefert im Transport-Trolley mit Piezo-Brenner, Propangas-Schlauchset, drei Erdspießen, Manometern, Schlüsseln und Erdungskabel.
PREMIUM-PRO – mit Venturi-Düse VENKRO 50
Wie PREMIUM, zusätzlich mit Venturi-Düse VENKRO 50 zum aktiven Aussaugen einer Leitung. Ölfreie Druckluft aus einem Baustellenkompressor (mindestens 8 bar, 1,6 m³/min) erzeugt Unterdruck und zieht das Restgas aus dem Leitungsabschnitt. Sinnvoll bei Stilllegung, vor dem Trennen einer abgesperrten Leitung oder bei vollständiger Entgasung – immer dann, wenn der reine Druckabbau über das Abfackeln nicht reicht.
Achtung: Für den Betrieb der Venturi-Düse brauchen Sie einen Baustellenkompressor mit ölfreier Druckluft, mindestens 8 bar Ausgangsdruck und 1,6 m³/min Volumenstrom. Reicht der Kompressor nicht, baut sich der Unterdruck nicht auf – die Leitung wird nicht ausgesaugt. Nicht jeder Werkstatt-Kompressor schafft diese Werte; vorher prüfen.
PREMIUM-PRO+ – mit optischer Flammenüberwachung
Wie PREMIUM-PRO, zusätzlich mit optischer Flammenüberwachung am Steigrohr. Eine LED zeigt an, ob die Flamme brennt – grün bei brennender Flamme, rot bei erloschener Flamme. Pflicht-Indikation bei Wasserstoff (kaum sichtbare Flamme) und bei starker Sonneneinstrahlung. Die Flammenüberwachung greift nicht in den Vorgang ein – sie zeigt an, der Anwender entscheidet.
Achtung: Die Flammenüberwachung ist eine reine Anzeige-Funktion – sie unterbricht weder die Gaszufuhr noch löst sie Alarme aus. Grün signalisiert „Flamme brennt", Rot signalisiert „keine Flamme". Was bei rotem Signal zu tun ist, entscheidet die bedienende Person. Die Sicherheits-Verantwortung bleibt vollständig beim Anwender.
Lieferumfang im Vergleich
Der Transport-Trolley und das komplette Werkzeug-Set sind in jeder Variante enthalten – die Unterschiede liegen ausschließlich in der Venturi-Düse und der Flammenüberwachung.
| Komponente |
PREMIUM |
PREMIUM-PRO |
PREMIUM-PRO+ |
| Steigrohr-Einheit, Edelstahl 1.4301, mit Hauptarmaturen-Einheit (Sicherheitsarmatur GRS 50 oder GRV 50) |
✓ |
✓ |
✓ |
| 3 Erdspieße (1 mit Kabelbuchse für Erdung) |
✓ |
✓ |
✓ |
| Entgasungsschlauch DN 50 × 8,5 mm, Länge wählbar (OPTION)
|
✗ |
✗ |
✗ |
| Anschluss-Adapter 2″ und 2½″ AG |
✓ |
✓ |
✓ |
| Piezo-Brenner-Set (Brenner, Propangas-Schlauch 2 m, Druckminderer, Montageschlüssel) |
✓ |
✓ |
✓ |
| Manometer-Satz (−1…1,5 bar / −1…5 bar / −1…16 bar) |
✓ |
✓ |
✓ |
| Werkzeug-Set (Hakenschlüssel, Einmaulschlüssel, Flachdichtungen) |
✓ |
✓ |
✓ |
| Erdungskabel 5 m und Kupplungsstecker-Set für Prüfanschluss |
✓ |
✓ |
✓ |
|
Transport-Trolley HPX (1458 × 469 × 285 mm) |
✓ |
✓ |
✓ |
| Venturi-Düse VENKRO 50 mit Druckluft-Anschluss |
✗ |
✓ |
✓ |
| Optische Flammenüberwachung (LED-Anzeige, LiFePO₄-Akku, Ladegerät) |
✗ |
✗ |
✓ |
Nicht im Lieferumfang: Propangasflasche, persönliche Schutzausrüstung, Entgasungsschlauch DN 50 × 8,5 mm, Baustellenkompressor (für PREMIUM-PRO und PREMIUM-PRO+ erforderlich – ölfrei, mindestens 8 bar, 1,6 m³/min). Beschwerungsplatten für Asphalt-Untergrund sind separat im Sortiment erhältlich.
Tipp: Für reine Druckabfackelung – also wenn die Leitung am Ende einfach drucklos sein muss – reicht die PREMIUM. Wenn Sie eine Leitung gasfrei bekommen müssen, bevor Sie sie trennen oder stilllegen, brauchen Sie die PREMIUM-PRO mit Venturi-Düse. Bei Wasserstoff oder voraussichtlich schwer sichtbaren Flammen (helles Sonnenlicht, Erdgas mit hohem Wasserstoff-Anteil) nehmen Sie die PREMIUM-PRO+ mit Flammenüberwachung. Wenn Sie das Gerät später vermieten oder weiterverkaufen wollen, ist die PREMIUM-PRO+ am breitesten einsetzbar.
Sicherheitsarmatur als Herzstück – IBEDA GRS 50 oder GRV 50
Die Gasrücktrittsicherung schützt die Versorgungsleitung gegen Flammendurchschlag und Gasrücktritt. Beide eingesetzten Modelle sind nach DIN EN ISO 5175-2 gebaut und DVGW-zertifiziert.
-
GRS 50 bis 5 bar – flammendurchschlagsicher beim Betrieb mit Druckluft als Oxidator
-
GRV 50 bis 16 bar – mit integriertem Schmutzfilter, ausgelegt für Ringleitungen und Entnahmestellen
-
Beide Modelle für Erdgas, Propan, Biogas, Stadtgas und Wasserstoff zugelassen
DBI-Prüfung nach EU-Methanverordnung 2024/1787
Das DBI Gastechnologisches Institut Freiberg hat die Verbrennungseffizienz im Dezember 2024 messtechnisch erfasst – an den Geräten DN 25 und DN 50 bei Vordrücken von 0,1 bis 4 bar. Beim DN 50 lag der höchste Restmethan-Wert bei 0,57 % bezogen auf den Methaneinsatz. Der Grenzwert der EU-Methanverordnung 2024/1787 beträgt 1 %. Auch die Anforderungen der TA-Luft (08/2021) wurden in den geprüften Druckbereichen eingehalten.
Wasserstoff – Gerät zertifiziert, Schlauch nicht im Standardumfang
Die Gasfackel DN 50 ist für Wasserstoff zugelassen. Der mitgelieferte Entgasungsschlauch (Norm EN 1762:2018, Type D) ist es nicht – er ist für Erdgas, Propan und Biogas freigegeben, hat aber keine H₂-Zulassung.
Hinweis: Für den Einsatz mit Wasserstoff brauchen Sie einen H₂-tauglichen Schlauch – beispielsweise von der Firma MORDHORST. Die passenden Übergangsadapter (RD 75 × 1/6″ → SSKV DN 50 oder DN 65, Werkstoff 1.4404, als Nippel oder Muffe) liefern wir auf Anfrage. Schreiben Sie uns kurz, was Sie brauchen.
Aufbau, Transport und Schutzausrüstung
Das Steigrohr in zwei Modulen, drei klappbare Standfüße mit Erdspieß-Verriegelung, Piezo-Brenner für die Sekundärflamme, Manometer-Anschluss und Erdungskabel – alles im Spezial-Trolley (1458 × 469 × 285 mm). Mit 38 kg Gerätegewicht plus 27 kg Trolley-Inhalt von zwei Personen tragbar, von einer Person rollend transportierbar.
Auf weichem Boden geben die Erdspieße den Stand. Auf Asphalt oder festem Untergrund nutzen Sie die Beschwerungsplatten im 3er-Set – die werden anstelle der Erdspieße auf die Klappfüße geschraubt. Persönliche Schutzausrüstung (flammhemmende Schutzkombi, Kopfhaube, Schutzhandschuhe nach EN ISO 11612) ist beim Betrieb mit ausströmendem Brenngas Pflicht.
Gefahr: Tätigkeiten mit ortsbeweglichen Druckgasbehältern und Flüssiggas-Anlagen dürfen nur durch befähigte Personen unter Beachtung der einschlägigen Sicherheitsvorschriften durchgeführt werden. Vor Gebrauch sind Gefährdungsbeurteilung und Betriebsanweisung im Einzelfall maßgeblich. Mindestabstand 10 m zu Gebäuden, Bewuchs und Zündquellen, nach oben komplett frei. Maßgebliche Regelwerke: SVGW G2, DGUV Information 203-090 „Arbeiten an in Betrieb befindlichen Gasleitungen".
Technische Daten im Überblick
| Merkmal |
Wert |
| Hersteller |
KROHSE GmbH, CH-8212 Neuhausen am Rheinfall |
| Anschluss |
DN 50 (2″), Edelstahl 1.4301, glasperlengestrahlt |
| Druckbereich (5-bar-Version) |
5 mbar bis 5 bar – Sicherheitsarmatur IBEDA GRS 50 |
| Druckbereich (16-bar-Version) |
5 mbar bis 16 bar – Sicherheitsarmatur IBEDA GRV 50 |
| Temperaturbereich |
−20 °C bis +70 °C |
| Durchfluss Methan bei 5 bar |
ca. 2.000 m³/h (i.N.) – Diagramm in der Bedienungsanleitung |
| Zugelassene Medien |
Erdgas (Methan), Propan, Biogas, Stadt-/Ferngas, Wasserstoff |
| Restmethan im Abgas (DBI 2024) |
max. 0,57 % bei 0,1–4 bar – Grenzwert EU-Methanverordnung 1 % |
| Vorfilter |
Maschenweite 0,1 mm, im Anschlussnippel integriert |
| Entgasungsschlauch |
DN 50 × 8,5 mm, PN 25, EN 1762:2018 Type D – Länge wählbar |
| Konformität |
Druckgeräterichtlinie 2014/68/EU (Kat. 1, Modul A), CE |
| Gewicht |
38 kg Gerät + 27 kg Trolley inkl. Zubehör |
| Trolley-Maße |
1458 × 469 × 285 mm |
Höhe je Variante
| Variante |
5-bar-Version |
16-bar-Version |
| PREMIUM |
2.175 mm |
2.145 mm |
| PREMIUM-PRO |
2.270 mm |
2.240 mm |
| PREMIUM-PRO+ |
2.270 mm |
2.240 mm |
Typische Einsatzbereiche
- Außerbetriebnahme und Stilllegung von Hoch-, Mittel- und Niederdruck-Gasleitungen
- Inbetriebnahme neuer Leitungsabschnitte (Verdrängung des Luft-Gas-Gemischs)
- Reparatur an gasführenden Leitungen mit vorhergehender Entgasung
- Behälter- und Anlagen-Entgasung bei Wartung oder Tausch
- Pilot- und Prüfanwendungen im Wasserstoff-Bereich (Netzbetreiber, Forschung)
- Reduktion von Methanemissionen gemäß EU-Methanverordnung 2024/1787
Service, Miete und Einweisung – aus Leipzig
AB Industrie Service ist autorisierter Servicepartner von KROHSE in Deutschland. Wartung, Prüfung und Einweisung kommen direkt aus unserer Werkstatt – nicht aus einem ausgelagerten Dienstleisternetz.
Jährliche Wartung und Sicherheitsprüfung (L2)
Sicherheitsarmaturen wie GRS 50 und GRV 50 müssen entsprechend TRBS 1201 (Tabelle 2 – bewährte Prüffristen) bzw. DGUV Regel 100-500 (Kap. 2.26) mindestens jährlich auf Dichtheit, Durchfluss und Gasrücktritt geprüft werden. Wir führen diese Prüfung in unserer Werkstatt durch:
- Komplette Demontage, Reinigung und Tausch aller Dichtungen
- Prüfung der IBEDA-Sicherheitsarmatur auf der Original-Prüfvorrichtung IBEDA PVGD
- Druckprüfung mit Stickstoff auf einem zertifizierten Druckprüfgerät
- Funktionsprüfung Piezo-Brenner, Manometer-Genauigkeitsprüfung, Filter-Reinigung
- Prüfprotokoll mit Geräte- und Seriennummer
Hinweis: Die L2-Wartung der Gasfackel DN 50 erfolgt ausschließlich in unserer Werkstatt in Leipzig (Plautstraße 80, 04157 Leipzig). Eine Vor-Ort-Prüfung ist wegen der vollständigen Demontage und der erforderlichen Prüfeinrichtungen nicht möglich. Senden Sie das Gerät mit Trolley und Zubehör ein – Rückversand nach Abnahme.
Verschleißteile – Schläuche im Blick behalten
Neben der jährlichen Sicherheitsprüfung gibt es zwei Komponenten, die in eigenem Rhythmus getauscht werden müssen: den Entgasungsschlauch und den Propangasschlauch. Beide unterliegen einem Materialverschleiß durch UV-Licht, Ozon und Druckwechsel-Belastungen.
Hinweis: KROHSE empfiehlt den Tausch der Schläuche spätestens nach 8 Jahren – auch wenn der Schlauch äußerlich intakt erscheint. Bei Spröde-Anzeichen, Rissen, Knick- oder Druckschäden ist der Tausch sofort fällig. Beide Schläuche bekommen Sie als Ersatzteil bei uns; den Entgasungsschlauch DN 50 in Längen von 5 bis 60 Metern.
Miete – Gasfackel DN 50, Gasfackel DN 25, Volumen-Messkoffer
Wenn der Einsatz einmalig oder kurzfristig ist, müssen Sie nicht kaufen. Wir vermieten:
-
Gasfackel DN 50 in der Variante PREMIUM-PRO+ (mit Venturi-Düse und Flammenüberwachung)
-
Gasfackel DN 25 in der Variante PREMIUM-PRO+ (mit Venturi-Düse und Flammenüberwachung)
-
Volumen-Messkoffer bis 16 bar für Erd-/Biogas, Propan, Wasserstoff und weitere Gase
- Passende Entgasungsschläuche – nicht für Wasserstoff (für H₂ siehe Hinweis oben)
Mietkonditionen stimmen wir individuell auf Ihren Einsatz ab. Schreiben Sie uns kurz, was Sie machen wollen – Leitungs-Querschnitt, Druck, Medium, Einsatzzeitraum, Lieferort. Sie bekommen ein Angebot.
Einweisung – in Leipzig oder bei Ihnen
Die Gasfackel DN 50 darf nur von geschulten Personen bedient werden – das verlangen Krohse, SVGW G2 und DGUV Information 203-090. Wir bieten die Einweisung bei uns in Leipzig oder vor Ort beim Kunden an. Inhalt und Dauer richten sich nach Ihrem Bedarf:
-
Trockeneinweisung: Aufbau, Bedienung, Demontage – am drucklosen Gerät
-
Sicherheitsunterweisung: persönliche Schutzausrüstung, Mindestabstände, Notfall-Handhabung
-
Live-Einsatz: Bedienung an einer befüllten Leitung mit echtem Abfackelvorgang
-
Schulungsnachweis: mit Namen der Teilnehmer und behandelten Inhalten
Empfehlung – sinnvolles Zubehör
Achtung: Bei großem Leitungs-Querschnitt oder hohem Vordruck wird die Flamme deutlich höher als das Steigrohr. Mit der
Verlängerung Diffusor-Rohr (1.800 mm Edelstahl V2A) wird der Flammenaustritt um knapp zwei Meter nach oben verlegt – sinnvoll bei beengten Standorten, niedrigen Bewuchsgrenzen oder Auflagen zum Wärmestrahlungs-Abstand. Drei Ösen zum Spannen von Sicherungsseilen sind eingearbeitet. Diese Verlängerung gibt es exklusiv bei AB Industrie Service.
Weitere passende Artikel im Sortiment:
Beratung oder Angebot anfragen Datenblatt herunterladen Zur Miete-Seite
Häufige Fragen
Welche Gase darf ich mit der Gasfackel DN 50 abfackeln?
Erdgas (Methan), Propan, Biogas, Stadt-/Ferngas und Wasserstoff. Druckbereich 5 mbar bis 5 bar mit Sicherheitsarmatur GRS 50, oder bis 16 bar mit GRV 50. Temperaturbereich −20 °C bis +70 °C. Beide Sicherheitsarmaturen sind nach DIN EN ISO 5175-2 gebaut und DVGW-zertifiziert.
Wofür ist die Venturi-Düse VENKRO 50 sinnvoll?
Zum aktiven Aussaugen des Restgasvolumens nach dem Abfackeln. Druckluft aus einem Baustellenkompressor (mindestens 8 bar, 1,6 m³/min, ölfrei) erzeugt einen Unterdruck und zieht das verbleibende Gas aus dem Leitungsabschnitt. Sinnvoll bei Stilllegung, vor dem Trennen einer abgesperrten Leitung oder bei vollständiger Entgasung. Für reine Druckabfackelung reicht die PREMIUM-Variante ohne Venturi-Düse.
Was leistet die Flammenüberwachung – und was leistet sie nicht?
Eine rein optische LED-Anzeige am Steigrohr. Grün = Flamme brennt, Rot = keine Flamme. Wichtig bei Wasserstoff (kaum sichtbare Flamme) und bei starker Sonneneinstrahlung. Sie unterbricht den Vorgang nicht und greift nicht ein – sie zeigt an. Die Sicherheits-Verantwortung bleibt beim Anwender. Verbaut sind LiFePO₄-Akkus mit ca. 120 Stunden Dauerlauf.
Brauche ich für Wasserstoff einen anderen Schlauch?
Ja. Die Gasfackel DN 50 selbst ist für Wasserstoff zugelassen. Der mitgelieferte Entgasungsschlauch (EN 1762:2018, Type D) hat aber keine H₂-Zulassung. Für Wasserstoff bietet beispielsweise die Firma MORDHORST geeignete Schläuche. Die passenden Übergangsadapter (RD 75 × 1/6″ → SSKV DN 50 oder DN 65, Werkstoff 1.4404, Nippel oder Muffe) liefern wir auf Anfrage. Schreiben Sie uns kurz an info@ab-industrie.de.
Wann ist eine wiederkehrende Prüfung Pflicht?
Mindestens einmal jährlich, gemäß TRBS 1201 (Tabelle 2 – bewährte Prüffristen) bzw. DGUV Regel 100-500 (Kap. 2.26 Punkt 3.27). Geprüft werden Dichtheit, Durchfluss und Gasrücktritt der Sicherheitsarmaturen. Wir sind als KROHSE-Servicepartner autorisiert und führen die Prüfung in unserer Werkstatt in Leipzig durch – inklusive Demontage, Dichtungstausch und Druckprüfung mit Stickstoff.
Wie groß ist der Sicherheitsabstand und welche Untergründe sind zulässig?
Mindestens 10 Meter zu Gebäuden, Bewuchs, trockenen Wiesen und Zündquellen aller Art – nach oben komplett frei, keine Stromleitungen, Bäume oder Bauteile darüber. Untergrund eben und sicher. Auf weichem Boden geben die Erdspieße den Stand. Auf Asphalt oder festem Untergrund verwenden Sie das Beschwerungsplatten-Set anstelle der Erdspieße.
Was sagt der DBI-Prüfbericht zur Methan-Emission?
Das DBI Gastechnologisches Institut Freiberg hat im Dezember 2024 die Verbrennungseffizienz an den Geräten DN 25 und DN 50 messtechnisch geprüft. Bei Vordrücken von 0,1 bis 4 bar lag der höchste detektierte Restmethan-Wert beim DN 50 bei 0,57 % bezogen auf den Methaneinsatz. Der Grenzwert der EU-Methanverordnung 2024/1787 beträgt 1 % – die Anforderung wurde in allen geprüften Druckbereichen eingehalten.
Was umfasst die Einweisung beim Kauf?
Die Einweisung findet in Leipzig oder vor Ort beim Kunden statt. Inhalte stimmen wir individuell ab – Sicherheitsunterweisung, Trockeneinweisung am drucklosen Gerät, Live-Einsatz an einer befüllten Leitung. Nach der Einweisung erhalten Sie einen Schulungsnachweis mit den Namen der Teilnehmer und den behandelten Inhalten. Schreiben Sie uns, was Sie brauchen, dann stimmen wir den Ablauf ab.
Liefern Sie ins Ausland?
Versand in alle EU-Länder, in die Schweiz und nach Norwegen. Andere Länder auf Anfrage. Service und Wartung der Sicherheitsarmaturen erfolgen ausschließlich in unserer Werkstatt in Leipzig.
Angaben zu Maßen, Werten und Eigenschaften nach bestem Wissen und Gewissen. Trotz sorgfältiger Pflege können sich Fehler einschleichen — verbindlich sind die Angaben des Herstellers im Datenblatt sowie die tatsächliche Lieferung. Bei Unstimmigkeiten oder Detailfragen schreiben Sie an info@ab-industrie.de.
Überarbeitet: 05/2026
