Den richtigen Rollenbock auswählen — eine Praxis-Anleitung

Stand: Mai 2026 — Praxis-Anleitung für Tiefbau, Rohrleitungs- und Pipelinebau

Die Auswahl des passenden Rollenbocks für eine konkrete Verlege-Aufgabe ist keine Detailfrage — sie entscheidet darüber, ob ein Rohrstrang sauber durchläuft, ob eine Schweißnaht maßhaltig wird und ob das Rohr unbeschädigt im Graben landet. Wer mit der falschen Tragkraft, der falschen Walzen-Geometrie oder dem falschen Walzen-Material arbeitet, riskiert Beschädigungen am Rohr, am Bock und im Zweifel an der eigenen Bandscheibe.

Dieser Beitrag erklärt, welche Bauformen es gibt, wie sich die Tragkraft-Klassen praktisch unterscheiden, in welchem Achsabstand Rollenböcke aufgestellt werden, wann die Polyurethan-Variante den Aufpreis rechtfertigt und welche normativen Vorgaben aus DGUV 201-052, DIN EN 1610, DVGW W 400-2 und AGFW FW 401 die tägliche Arbeit auf der Baustelle prägen.

Das Wichtigste in 60 Sekunden

• Drei Auswahl-Faktoren: Rohr-Außendurchmesser zuerst, dann Gewicht je laufendem Meter (Wandstärke und Werkstoff), dann die Frage des Oberflächenschutzes (beschichtet oder nicht).
• Vier Bauformen: gerade Walze für Standard-Rohre, V-Form für seitliche Stabilität bei dünnen Rohren, Polyurethan-Beschichtung für empfindliche Mäntel, verstellbare Rollenaufnahmen für die Schwerlast-Klasse über DN 900.
• Achsabstand 6 bis 8 Meter als konservative Faustregel — bei dickwandigen Rohren oder hohem Eigengewicht je Meter eher näher.
• Tragkraft-Klassen 200, 500, 1.000 und 2.000 kg decken den gesamten Tiefbau-Bedarf ab — von PE-Hausanschluss bis Großrohr-Pipelinebau.
• Polyurethan-Walzen sind Pflicht bei werks-beschichteten Stahlrohren, FBE-Mantel, KMR-Fernwärmerohren und bei empfindlichen PE-Außenhäuten — Stahl-Walzen würden die Beschichtung markieren.
• Rollenböcke sind Längsverschiebe-Werkzeug — Drehen des Rohres um die eigene Achse für umlaufende Rundnähte ist nicht vorgesehen, dafür gibt es Schweißrollenböcke als andere Geräteklasse.
• Sicherheits-Bezug DGUV 201-052: Rohre niemals lösen, ohne dass das Auseinanderrollen verhindert ist — die häufigste Unfallursache beim Auflegen auf Rollenböcke.

Was ein Rollenbock leistet — und was nicht

Ein Rollenbock ist ein niedriges Gestell aus verzinktem Stahl mit einer oder zwei kugelgelagerten Walzen. Aufgelegt wird das Rohr direkt auf die Walzen — durch das Lager bewegt sich das Rohr mit minimaler Reibung in Längsrichtung. Das ist der gesamte Funktionsumfang, und gleichzeitig die ganze Effizienz des Werkzeugs: Was sonst nur mit Bagger, Pratze und Anschlagmittel zu bewegen wäre, lässt sich auf Rollenböcken durch zwei Personen über eine Trasse von 100 bis 300 Metern verschieben.

Der Rollenbock kommt in drei typischen Anwendungssituationen ins Spiel: bei der Vormontage von Rohrsträngen oberhalb des Grabens (Stringing), bei der Übergabe eines Rohres an die Stumpfschweißmaschine, und bei der Längsverschiebung eines vorgefertigten Strangs in den Graben oder beim HDD-Strangzug. In allen drei Situationen ist die Bewegungsrichtung dieselbe — entlang der Rohrachse.

Drei Faktoren der Auswahl

Wer einen Rollenbock auswählt, beantwortet drei Fragen — in dieser Reihenfolge.

Faktor 1 — Rohr-Außendurchmesser

Der wichtigste Faktor: Welche Rohrgröße liegt auf? Daraus ergibt sich, welche Walzen-Länge und welche Bauform überhaupt in Frage kommt. PE-Hausanschluss bis DN 315 verträgt eine schmale Walze von 180 mm, die Rohrgröße passt auf eine gerade Walze ohne seitlichen Halt. Bei DN 650 wird die Walze breiter (300 mm), und ab DN 900 geht es in die V-Auflage oder die Doppelrollen-Bauform, die das größere Rohr stabil fasst. Faustregel: Die Walze sollte mindestens so breit sein wie ein Drittel des Rohr-Außendurchmessers, sonst rutscht das Rohr seitlich ab.

Faktor 2 — Rohrgewicht je laufendem Meter

Daraus ergibt sich die geforderte Tragkraft pro Bock — und das hängt nicht nur von der Rohrgröße ab, sondern stark von Wandstärke und Werkstoff. Ein DN-200-PE-Rohr (SDR 17) wiegt rund 6 kg/m, ein DN-200-Stahlrohr mit 8 mm Wand rund 38 kg/m, ein gleiches Rohr wassergefüllt für die Druckprüfung schon über 70 kg/m. Bei einem Achsabstand von 8 m verteilt sich das Gewicht eines 100-Meter-Stranges auf rund 13 Böcke — die Last je Bock ergibt sich daraus rechnerisch. Wichtig: Die Tragkraft je Bock sollte nicht ausgereizt werden — eine Sicherheits-Reserve von 30 bis 50 % gegenüber der nominalen Belastung ist normale Praxis.

Faktor 3 — Oberflächenschutz

Die dritte Frage entscheidet über das Walzen-Material. Bei blanken Stahlrohren oder unbeschichteten PE-Rohren ist eine Stahlwalze die kostengünstige und unempfindliche Lösung. Bei werks-beschichteten Stahlrohren — PE-Mantel, PP-Mantel, FBE-Beschichtung, Pulverbeschichtung — würde die Stahlwalze die Beschichtung über die Dauer markieren oder beschädigen. Hier ist die Polyurethan-Walze Pflicht: Sie nimmt Vibrationen auf, verteilt den Druck und schont die Oberfläche. Bei Kunststoffmantelrohren der Fernwärme (KMR) gilt das Gleiche — der PE-Außenmantel ist zu sensibel für Stahl-Direktkontakt.

Bauformen im Vergleich

Vier Bauformen decken den gesamten Tiefbau-Bedarf ab — sie unterscheiden sich in Walzen-Geometrie, seitlicher Führung und Anpassbarkeit. Eine Rohrtransportrolle wird je nach Anwendungsfall mit einer dieser Bauformen ausgestattet.

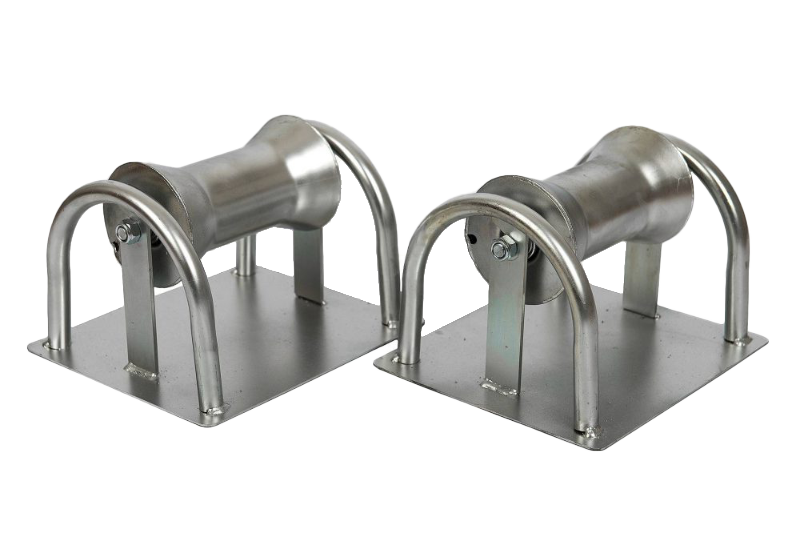

Gerade Walze — der Standard

Eine zylindrische Walze, kugelgelagert, fest in einem niedrigen Stahlrahmen montiert. Das Rohr liegt mit Linienkontakt auf der Walze und wird durch die Schwerkraft in der Mitte gehalten. Die einfachste und häufigste Bauform — geeignet für PE-, Stahl- und Gussrohre über das gesamte Spektrum, von DN 100 bis DN 1.500. Die DA-315-Variante mit Walze 180 mm × Ø 50 mm ist der typische Vertreter dieser Bauform für PE-Hausanschluss und mittlere Versorgungsleitungen.

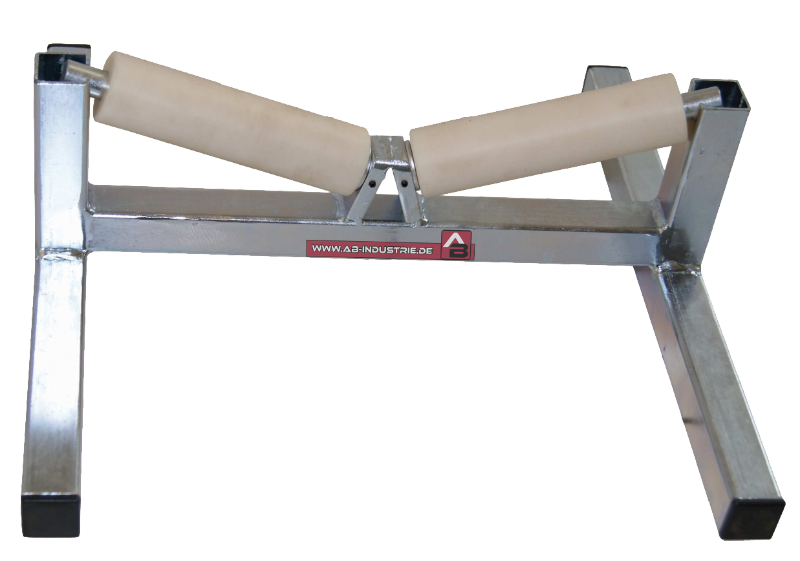

V-Form — gegen seitliches Wegrollen

Zwei gegeneinander geneigte Rollen bilden eine V-förmige Auflage. Bei dünnen, leichten Rohren — typisch PE-DN-160 oder PE-DN-200 ohne Erdüberdeckung im Stringing-Bereich — verhindert die V-Form, dass das Rohr seitlich von der Walze rutscht. Die V-Auflage selbst zentriert das Rohr und drückt es gleichzeitig leicht in die Mulde. Die Geometrie ist je Bauart unterschiedlich: bei der DA-315-V-Variante sind es zwei Kunststoff-Rollen in flacher V-Stellung; bei der DN-900-Klasse wird die V-Auflage mit 28°-Stellung zur Großrohr-Standardlösung.

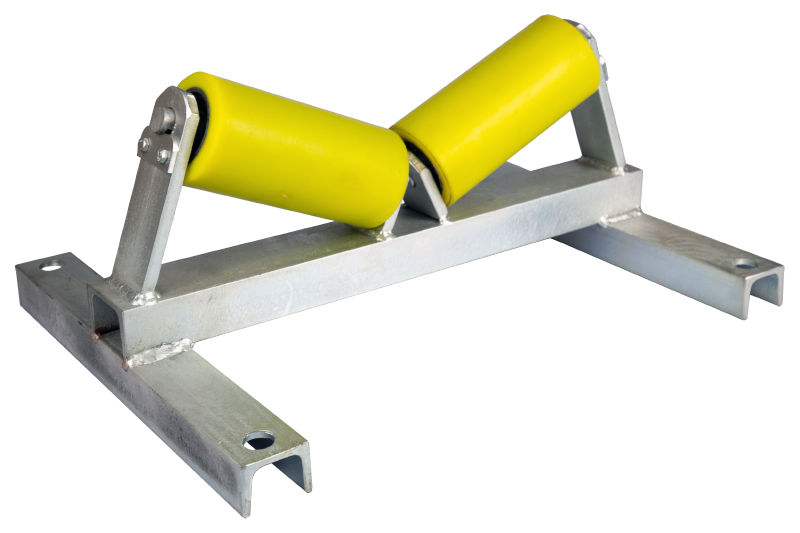

Polyurethan-Beschichtung — Risikominimierung bei beschichteten Rohren

Eine Stahlwalze mit Polyurethan-Mantel, oft als „PU-Variante" bezeichnet. Polyurethan ist ein Elastomer mit Shore-Härte 80 bis 95 A — fest genug, um Lasten bis 1.000 kg zu tragen, weich genug, um Vibrationen aufzunehmen und Beschichtungen zu schonen. Die DN-650-PU-Variante ist die typische Wahl bei werks-beschichteten Stahlrohren für Trinkwasser oder Gas, bei Edelstahl-Rohren in Lebensmittel- oder Pharma-Anlagen, und bei KMR-Fernwärmerohren mit empfindlichem PE-Außenmantel.

Wichtig: PU schließt Beschädigungen nicht aus, senkt aber das Risiko erheblich. Ein einmaliger Kratzer durch eine Stahl-Walze ist bei Werks-Beschichtung schon ein Korrosions-Einfallstor — die Nachbeschichtung auf der Baustelle ist zeit- und kostenintensiv und nie so haltbar wie die Werks-Beschichtung. Der PU-Aufpreis von typisch 60 bis 80 % gegenüber der Stahl-Variante rechnet sich gegen einen einzigen Beschichtungsschaden.

Verstellbare Rollenaufnahmen — Schwerlast-Königsklasse

Bei Rohrgrößen über DN 900 reicht eine feste V-Auflage nicht mehr aus — die Spannweite zwischen DN 1.000 und DN 1.500 ist zu groß, als dass eine einzige Geometrie alle Rohrgrößen sicher trägt. Die Lösung: zwei separate Rollenaufnahmen, die auf einem Querbalken montiert sind und sich unabhängig voneinander verschieben lassen. Diese Bauform ist im DACH-Raum eher selten, aber für die Schwerlast-Klasse die einzige Möglichkeit, eine Transportrolle für Rohre mehrerer Großrohr-Größenklassen zu nutzen.

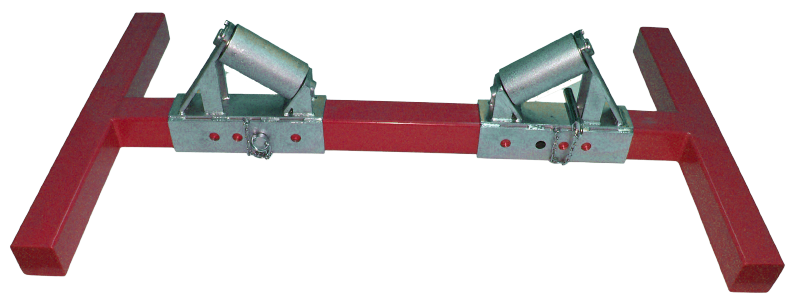

Verstellbare Rollenaufnahmen — die DN-1500-Sonderlogik

Diese Bauform verdient ein eigenes Kapitel, weil sie die größte Differenzierungs-Option im Großrohr-Bereich darstellt. Ein Rollenbock bis DN 1500 hat zwei Rollenaufnahmen, von denen jede an vier vorgegebenen Arretierungspunkten positioniert und mit einem Bolzen fixiert wird. Beide Aufnahmen sind dabei unabhängig voneinander einstellbar.

Wie die Anpassung funktioniert

Bei einem kleineren Rohr — etwa DN 600 — werden die Rollen näher zusammengeschoben und an den inneren Arretierungspunkten fixiert. Das Rohr liegt auf einer schmaleren V-förmigen Auflage, die Klemm-Wirkung gegen seitliches Wegrollen ist groß. Bei einem großen Rohr — etwa DN 1.400 — werden die Rollen weiter auseinander positioniert. Das Rohr liegt breiter aufliegend, was bei Großrohren mit hohem Eigengewicht die bessere Lastverteilung ergibt. Die Bolzen-Arretierung hält die Position auch unter Schwerlast und Schub sicher.

Was diese Bauform ermöglicht

Wer auf Großbaustellen mit wechselnden Rohrgrößen unterwegs ist — typisch Pipelinebau mit Hauptleitung DN 1.200 plus Anschlussleitungen DN 600 — kann denselben Bock für beide Größen nutzen, indem die Rollenaufnahmen entsprechend eingestellt werden. Damit deckt eine einzige Transportrolle für Rohre den Bereich von DN 400 bis DN 1.500 ab. Das ist die echte Stärke dieser Klasse: nicht nur Schwerlast bis 2.000 kg, sondern auch Anpassungsfähigkeit über das gesamte Großrohr-Spektrum, ohne für jede Rohrklasse einen eigenen Schwerlast-Bock anschaffen zu müssen.

Tragkraft-Klassen — was 200, 500, 1.000 und 2.000 kg in der Praxis bedeuten

Tragkraft ist nicht abstrakt — sie ist die Antwort auf die Frage „Wie viel Gewicht kann auf einem einzelnen Bock liegen, ohne dass die Walze sich verzieht oder das Lager dauerhaft beschädigt wird?" Vier Klassen decken den Tiefbau-Bedarf ab.

Wann reicht 1.000 kg, wann brauche ich 2.000 kg?

Eine grobe Schwelle: Sobald das Rohrgewicht je laufendem Meter über 100 kg liegt — typisch bei dickwandigen Stahl-Großrohren oder beim Druckprüfen wassergefüllter PE-Großrohre über DN 800 — bewegt sich die Last je Bock bei einem 8-Meter-Achsabstand schon im Bereich 800 kg. Mit der nominalen 1.000-kg-Klasse arbeitet man dann ohne Reserve, was bei punktueller Belastung durch Setzungen oder ungleichmäßige Trassen problematisch wird. In dieser Situation ist die 2.000-kg-Klasse die richtige Wahl — nicht weil das Rohr zwingend 2.000 kg pro Bock auflegt, sondern weil die Reserve das Risiko eines Lager- oder Walzenschadens auf Null reduziert.

Achsabstand und Strang-Geometrie

Eine Strangverlegung ist die Aufstellung mehrerer Rollenböcke in Reihe, auf denen ein vorgefertigter Rohrstrang abgelegt wird. Drei Größen entscheiden über die Funktionssicherheit: der Abstand zwischen den Böcken, die Verankerung der einzelnen Böcke und die Aufstell-Linie über die gesamte Trasse.

Achsabstand 6 bis 8 Meter als Faustregel

Eine konservative Faustregel für die meisten Tiefbau-Anwendungen: Rollenböcke werden in einem Achsabstand von 6 bis 8 Metern aufgestellt. Das ergibt sich aus zwei Überlegungen — der Eigenstabilität des Rohres zwischen zwei Auflagepunkten (kein zu starker Durchhang, der zu plastischer Verformung führen könnte) und der punktuellen Tragkraft je Bock (das Rohrgewicht je laufendem Meter mal Achsabstand muss innerhalb der Tragkraft-Klasse bleiben). Bei dünnwandigen PE-Rohren mit geringem Eigengewicht ist die Eigenstabilität der begrenzende Faktor — hier kann der Abstand näher am 8-Meter-Maximum liegen. Bei dickwandigen Stahl-Großrohren oder wassergefüllten Druckprüf-Strängen ist die Tragkraft je Bock der begrenzende Faktor — hier liegt der Abstand näher an 6 Metern, in Extremfällen sogar bei 5 Metern.

Wer einen 200-Meter-Strang verlegt, plant entsprechend 25 bis 33 Böcke ein — das ist der Bedarfsbereich, der die Set-Lieferung der 25 Stück rechnerisch sinnvoll macht. Bei längeren Trassen über 300 Meter wird das 50er-Set die wirtschaftliche Wahl.

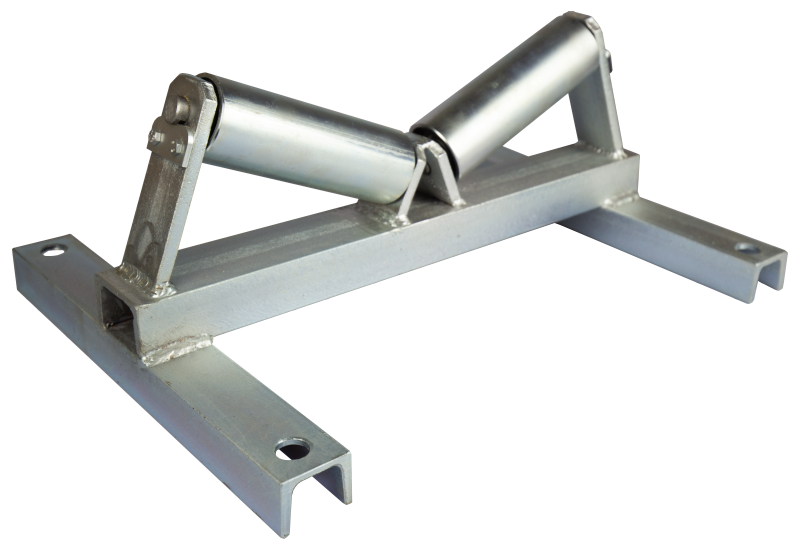

Erdnagel-Verankerung gegen Verschieben

Auf weichem Untergrund — Sand, Lehm, frisch ausgehobene Trasse — würden die Rollenböcke unter dem Schub des Strangzugs einfach mitwandern. Die meisten Schwerlast-Rollenböcke haben deshalb seitlich angebrachte Bohrungen, durch die Erdnägel in den Boden geschlagen werden. Das fixiert den Bock in seiner Position, auch wenn der gesamte Strang über die Walze gezogen wird. Bei der DN-650-Schwerlast-Variante mit 1.000 kg sind die Erdnagel-Bohrungen serienmäßig vorhanden — passende Erdnägel werden gesondert beschafft.

Aufstell-Linie und Höhenausgleich

Die Aufstell-Linie sollte möglichst gerade sein. Kleinere seitliche Versatze toleriert das Rohr, größere führen zu Verspannungen in der Trasse. Bei unebenem Untergrund ist Höhenausgleich Pflicht: Wenn ein Bock 5 Zentimeter tiefer als seine Nachbarn steht, hängt das Rohr an dieser Stelle in einer ungewollten Wanne. Das Bodenblech der meisten Schwerlast-Rollenböcke verhindert ein zu tiefes Einsinken, ist aber kein Ersatz für eine geplante Trasse.

Walzen-Material: Stahl, Polyurethan, Kunststoff

Drei Walzen-Materialien decken den gesamten Bedarf — sie unterscheiden sich in Lasttragfähigkeit, Hitzebeständigkeit und Oberflächenschutz.

Stahl — Standard für blanke Rohre

Eine massive Stahlwalze aus dickwandigem Rohr ist die kostengünstigste, langlebigste und unempfindlichste Variante. Hitzebeständig auch über 500 °C — kein Problem, wenn beim Schweißen Funkenflug oder Schlackenspritzer in die Nähe der Walze geraten. Geeignet für Stahl-Schwarzrohr, blankes PE, Gussrohr und alle Rohre ohne empfindliche Beschichtung. Nicht geeignet für werks-beschichtete Rohre, weil der Linienkontakt der Walze die Beschichtung bei wiederholtem Verschieben markieren würde.

Polyurethan — Pflicht bei beschichteten Rohren

PU-Walzen sind Stahlwalzen mit aufvulkanisiertem Polyurethan-Mantel, Shore-Härte 80 bis 95 A. Das Material nimmt Vibrationen auf, verteilt punktuelle Lasten und schont empfindliche Oberflächen. Pflicht bei: PE-/PP-/FBE-beschichteten Stahlrohren, Edelstahlrohren in Lebensmittel- oder Pharma-Anlagen, KMR-Fernwärmerohren, dünnwandigen Versorgungsrohren mit Außenschutz.

Kunststoff — leichtgewichtig für Hausanschluss

Kompakte Kunststoffrollen aus POM oder PE kommen bei der Klein-Profi-Klasse für PE-Hausanschlussrohre zum Einsatz. Sie sind leicht, kostengünstig und schonen das PE-Rohr — die Tragfähigkeit ist mit 200 kg pro Bock bewusst auf das Hausanschluss-Spektrum beschränkt. Bei der DA-315-V-Variante sind es Kunststoffrollen in V-Stellung, die das dünne PE-Rohr seitlich halten, ohne den Werkstoff zu markieren.

Schweißplatz-Setup: Stumpfschweißmaschine, Heberolle und Strangbock

Bei der PE-Stumpfschweißung — geregelt durch DVS 2207-1 (Heizelement-Stumpfschweißen) — entsteht eine besondere Anforderung an die Rohrführung: Beide Rohrenden müssen auf identischer Höhe und ohne seitlichen Versatz in die Schweißmaschine laufen. Die Maschine selbst hat innen Spannbacken, die das Rohr fixieren — aber die Zuführung von außen ist Sache der Werkstatt-Ausstattung. Hier kommen drei Werkzeuge zusammen, die jedes für sich eine Aufgabe erfüllt.

Die Rohrheberolle direkt an der Maschine

Die Rohrheberolle bis DN 250 ist ein Spezialwerkzeug für die Übergabe an die Stumpfschweißmaschine. Eine kugelgelagerte Walze in einem höheren Stahlrahmen — die Bauhöhe ist auf die typische Arbeitshöhe von Stumpfschweißmaschinen abgestimmt. Die Lieferung erfolgt als Paar: eine Heberolle für das linke Rohrende, eine für das rechte. Damit positionieren beide Rohre auf gleicher Höhe vor der Maschine, ohne dass jedes Rohrende einzeln per Hand gehoben werden muss. Pro Stumpfschweißanlage wird genau ein Set benötigt.

Strangböcke vor und nach der Maschine

Bei längeren Rohren oder beim Verschweißen von Stangenmaterial liegt das Rohr zusätzlich auf einer Reihe regulärer Strangböcke außerhalb der Schweißzone. Üblich sind zwei bis drei Böcke der DA-315- oder DN-650-Klasse pro Seite, je nach Rohrgröße und Einsatz. Diese Böcke tragen den eigentlichen Strang, während die Heberolle nur die Übergabe ins Maschinengehäuse besorgt.

Höhenpräzision nach DVS 2207

DVS 2207-1 (Ausgabe 2024) regelt die Heizelement-Stumpfschweißung von PE-Rohren. Maßabweichungen zwischen den beiden zu schweißenden Rohrenden führen zu unzulässigen Wandverschiebungen in der Schweißnaht und damit zu Festigkeitsverlust. Daraus folgt für die Werkstatt-Ausstattung: Die Höhe der zuführenden Werkzeuge muss konstant und reproduzierbar sein. Höhenverstellbare Strangböcke oder fest dimensionierte Heberollen erfüllen diese Anforderung — provisorische Aufbauten mit Holzklötzen oder Paletten genügen ihr nicht.

Sicherheit auf der Baustelle nach DGUV 201-052

Der Einsatz von Rollenböcken im Rohrleitungsbau wird durch DGUV Information 201-052 „Rohrleitungsbauarbeiten" (Juli 2021) geregelt. Die Information ersetzt die frühere BGR 236 und ist für Bau- und Tiefbauunternehmen das zentrale Regelwerk zum sicheren Bewegen, Stapeln und Verlegen von Rohren. Drei Aspekte aus DGUV 201-052 sind für die tägliche Arbeit mit Rollenböcken zentral.

Sicherung gegen Auseinanderrollen vor dem Auflegen

DGUV 201-052 fordert: Verpackte oder umschnürte Rohre werden erst gelöst, wenn sichergestellt ist, dass sie nicht ab- oder auseinanderrollen können. In der Praxis bedeutet das: Bevor ein Bündel Rohre vom LKW oder vom Stapel auf die Rollenböcke gelegt wird, muss die Trasse vorbereitet sein. Die Böcke stehen in der richtigen Position, das einzelne Rohr wird mit Hebezeug oder Pratze auf die Rollen gelegt — niemals durch das Lösen einer Bandage am Rohrstapel, wo unkontrollierte Bewegung droht.

Lastverteilung und Standsicherheit

Die Tragkraft eines einzelnen Bocks ist eine konstruktive Grenze, nicht eine Auslegungs-Empfehlung. Wer einen Rohrstrang von 100 Metern Länge auf 13 Böcken ablegt, muss die Last je Bock konkret rechnen — Rohrgewicht je Meter mal Achsabstand. Ein DN-800-Stahlrohr mit 12 mm Wand wiegt rund 230 kg/m, bei einem Achsabstand von 6 Metern ergibt das 1.380 kg je Bock. Die nominale 1.000-kg-Klasse wäre damit überlastet — die richtige Wahl ist die 2.000-kg-Klasse.

Standsicherheit hängt zusätzlich vom Untergrund ab. Auf weichem Untergrund (Sand, Lehm, frisch ausgehobene Trasse) ist ein Bodenblech am Bock Pflicht — sonst sinkt der Bock unter Last ein und der Rohrstrang verzieht sich. Bei Trassen mit losem Schotter oder Bauschuttauffüllung sind Erdnägel-Verankerungen sinnvoll, weil der Bock unter Strangzug sonst seitlich verschoben wird.

Hubmittel-Pflicht ab bestimmten Eigengewichten

Die regulären DN-650-Rollenböcke wiegen rund 14 kg und können von zwei Personen versetzt werden. Die DN-900-Klasse mit ca. 22 kg ist ebenfalls noch im Zwei-Personen-Bereich. Die DN-1500-Schwerlast-Klasse mit ca. 90 kg pro Stück sprengt das — hier gelten die Regeln für Heben und Tragen aus den Arbeitsschutz-Bestimmungen, und Solo-Heben ist nicht möglich. Vom Pritschenwagen oder von der Palette wird der Bock mit Hubmittel (Stapler, Kran, Hebezug) oder Sackkarre versetzt; auf der Baustelle, einmal aufgestellt, kann er anschließend zu zweit auf kurze Distanzen versetzt werden.

Anwendungsfall-Übersicht

Eine Übersicht der typischen Anwendungsfälle im Tiefbau und im Pipelinebau, mit Bezug auf die einschlägigen Regelwerke. Sie ersetzt keine Prüfung im Einzelfall, gibt aber den passenden Einstiegspunkt für die Auswahl.

Häufige Fragen

Wie wähle ich den richtigen Rollenbock — Rohrgröße zuerst oder Tragkraft?

Rohrgröße zuerst. Aus dem Rohr-Außendurchmesser ergibt sich, welche Bauform geometrisch passt — gerade Walze, V-Form oder verstellbare Aufnahmen. Erst danach wird die Tragkraft geprüft, weil sie sich aus dem Rohrgewicht je laufendem Meter und dem geplanten Achsabstand ergibt. Wer mit der Tragkraft anfängt, wählt im Zweifel eine zu große Klasse — wer mit der Rohrgröße anfängt, landet meistens automatisch in der richtigen Klasse.

Was ist der Unterschied zwischen V-Form und gerader Walze?

Eine gerade Walze hält das Rohr durch die Schwerkraft in der Mitte — das funktioniert bei festen, dickwandigen Rohren mit ausreichendem Eigengewicht. Eine V-Form mit zwei gegeneinander geneigten Rollen klemmt das Rohr seitlich in die Mulde — das ist sinnvoll bei dünnen, leichten Rohren, die sonst seitlich von der Walze rutschen würden. Bei Großrohren ab DN 700 wird die V-Auflage mit 28°-Stellung zur Großrohr-Standardlösung, weil sie das Rohrgewicht über zwei Linienkontakte verteilt.

Wann lohnt sich der Aufpreis für eine PU-beschichtete Walze?

Immer dann, wenn das Rohr eine werks-aufgebrachte Beschichtung hat, die im Einbauzustand intakt sein muss. Das gilt für PE-/PP-/FBE-beschichtete Stahlrohre, für Edelstahlrohre in Lebensmittel- oder Pharma-Anlagen und für KMR-Fernwärmerohre mit empfindlichem PE-Außenmantel. Der Aufpreis von typisch 60 bis 80 Prozent gegenüber der Stahl-Variante rechnet sich gegen einen einzigen Beschichtungsschaden — die Nachbeschichtung auf der Baustelle ist zeit- und kostenintensiv und nie so haltbar wie die Werks-Beschichtung. Bei blanken Stahl- oder unbeschichteten PE-Rohren ist die Stahl-Walze die wirtschaftlichere Wahl.

In welchem Abstand stelle ich Rollenböcke für eine Strangverlegung auf?

Eine konservative Faustregel: 6 bis 8 Meter Achsabstand. Bei dünnwandigen PE-Rohren mit geringem Eigengewicht kann der Abstand näher am 8-Meter-Maximum liegen. Bei dickwandigen Stahl-Großrohren oder wassergefüllten Druckprüf-Strängen ist die Tragkraft je Bock der begrenzende Faktor — hier liegt der Abstand näher an 6 Metern. Wichtig: Die Tragkraft je Bock immer konkret rechnen — Rohrgewicht je Meter mal Achsabstand muss innerhalb der Tragkraft-Klasse mit ausreichender Reserve bleiben.

Was hält die Rollenböcke gegen Verschieben fest?

Auf weichem Untergrund würde der Bock unter dem Schub des Strangzugs einfach mitwandern. Die meisten Schwerlast-Rollenböcke haben deshalb seitlich angebrachte Bohrungen, durch die Erdnägel in den Boden geschlagen werden. Das fixiert den Bock in seiner Position. Auf festem Untergrund — verdichtete Bauschuttauffüllung, Asphalt — reicht häufig das Bodenblech am Bock plus die natürliche Reibung. Auf Schwerlast-Trassen mit hohem Strangzug-Druck ist die Erdnagel-Verankerung trotzdem ratsam.

Was sagt DGUV 201-052 zur Rohrlagerung auf Rollenböcken?

DGUV Information 201-052 (Juli 2021) regelt die Sicherheit bei Rohrleitungs-Bauarbeiten. Für die Arbeit mit Rollenböcken sind drei Punkte relevant: Erstens — Rohre dürfen erst aus ihrer Sicherung gelöst werden, wenn sichergestellt ist, dass sie nicht ab- oder auseinanderrollen können. Zweitens — die Lastverteilung über mehrere Böcke muss so gewählt sein, dass die nominale Tragkraft nicht ausgereizt wird. Drittens — Rollenböcke müssen standsicher aufgestellt sein, was auf weichem Untergrund Bodenbleche und gegebenenfalls Erdnägel-Verankerung bedeutet.

Kann ich das Rohr auf dem Rollenbock drehen?

Nein. Rollenböcke sind zum Verschieben in Längsrichtung gebaut und zum Ziehen von Rohrsträngen — nicht zum Drehen des Rohres um die eigene Achse. Wer ein Rohr für umlaufende Rundnähte drehen muss, etwa bei Stahlrohr-Schweißungen mit Wurzel- und Decklage, braucht einen Schweißrollenbock. Das ist eine andere Geräteklasse mit motorisch oder manuell drehenden Rollenpaaren, häufig kombiniert mit Schweißmanipulator und Schienenfahrwerk.

Brauche ich für Großrohre über DN 900 immer eine andere Klasse?

Ja. Die DN-650-Klasse ist auf Rohrdurchmesser bis DN 650 ausgelegt und hat die passende Walzen-Geometrie für diesen Bereich. Bei Rohrdurchmessern darüber wird eine breitere Walze und eine andere Auflage-Geometrie benötigt — die DN-900-Klasse mit V-Auflage 28° für Großrohre bis DN 900, und die DN-1500-Schwerlast-Klasse mit verstellbaren Rollenaufnahmen für den Bereich DN 400 bis DN 1.500.

Was ist eine Rohrheberolle und wann brauche ich sie?

Eine Rohrheberolle ist ein Spezialwerkzeug zur Übergabe an die Stumpfschweißmaschine — keine Verlegerolle für die Strangverlegung. Sie wird als Paar geliefert (eine für links, eine für rechts der Schweißmaschine) und positioniert beide Rohrenden auf gleicher Höhe vor der Maschine. Die Rohrheberolle bis DN 250 ist für PE-Stumpfschweißungen bis DN 250 ausgelegt. Pro Stumpfschweißanlage wird genau ein Set benötigt. Wer in einem viel-schweißenden Betrieb arbeitet, schont mit der Heberolle den Rücken — beim Stumpfschweißen werden für jede Verbindung zwei Rohrenden positioniert.

Sets oder Einzelartikel — wann lohnt was?

Bei kleineren Bauvorhaben mit ein bis zwei Schweißungen reichen Einzelartikel — die Investition ist begrenzt, der Bedarf überschaubar. Bei größeren Trassen über 100 Meter Strang-Länge wird der Bedarf an Rollenböcken zweistellig: Bei einem 8-Meter-Achsabstand und einem 200-Meter-Strang sind das 25 Böcke, die als 25er-Set wirtschaftlicher zu beziehen sind. Für Bauhöfe mit häufigem Wechsel der Trassenlängen lohnt das 50er-Set als Vorrat — der Mengenrabatt addiert sich gegenüber Einzelbestellungen über die Zeit zu einem spürbaren Vorteil.
